产品简介
WE-2000B型电液式万能材料试验机是采用了液压动力源驱动,采用智能测控仪表对试验数据采集处理,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,大的试验力2000kN,试验机准确度等级优于1级。
WE-2000B型电液式万能材料试验机可以满足国家关于金属拉伸试验规定中的标准试验要求,也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度等性能指标。
该试验机是六立柱、双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板,试台上配有带球形结构的下压板,可直接做压缩试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成多试验的可能。如:配装螺栓夹具可做螺栓的拉伸,配装弯曲夹具可做圆棒或板材的弯曲试验,配装剪切夹具可做圆棒剪切强度试验,在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验。
该试验机及配件符合GB/T228、GB/T2611、GB/T3159标准要求。
产品特点
试验机主机
试验机是六立柱框架结构,主油缸下置,主体结构由底座、油缸、活塞、压力传感器、升降电机、平台、丝杠、光杠、上下横梁等零部件组成。底座上安装有丝杠驱动和传动机构,通过丝杠转动带动下横梁上下移动来调整试验空间。下横梁中装有盘簧缓冲装置,可效果优良取消丝杠与螺母间的传动间隙,并在试样拉断时起到良好的缓冲作用。
试验机设计在美观、便捷、安然方面有充分考虑,例如:系统油路压力小于25Mpa,既保护了油路的安然性又延长了油路中各零部件的使用寿命;平台上方配置较较较高韧性防护网,在试验空间与操作者之间形成隔离,能够效果优良保护操作者安然;光杠、角板表面镀铬抛光,美观、防锈。
试验机主机平台下的安装有抽出式数字位移传感器(采用光电编码器制作的抽出式数字位移传感器)一般做为主活塞位置控制使用。对变形量大的的材料,该传感器亦可做测量用。该传感器具有准确度和分辨力高、抗震抗干扰能力好、重复性好等特点。
主机结构件采用球墨铸铁细致加工制成,立柱及传动件采用性能稳定合金结构钢细致制作,经严格的检验和优良地装配,整机不仅整体刚性强而且稳定性好,上下夹头中心线与试验机拉力轴线同轴度为3%(很大优于国标小于12%的要求)。
试验机油源柜
整体式油源柜,由液压泵站、油源控制、测控仪表等组成一体,内置径向柱塞油泵输出稳定、噪音低,油源柜集成度好,占地面积小,且操作、观测方便。
油源系统采用扭矩及转速稳定的电机与泵,运转时噪音声级低于65dB(国标:低于75dB)。
测控系统
测控系统采用口碑优良的32位ARM技术,加以24位精度适宜AD和大容量内存,具有测量精度好、响应较快稳定、控制速度适宜和稳定等特点。
测力仪采用图形液晶显示器,试验结果以直观的文字、图形方式进行显示、保存及打印(微型热敏打印机);用户操作方面采用了汉字显示的多层菜单结构,功能优良、操作方便,并且加入了对操作的容错处理,如力值传感器AD值、单位、零点、校准值;可计算大的力、屈服力、大的变形等试验参数。
测控系统可与PC相连,安装上机位软件后,电脑与控制器同步显示力值、位移、变形等参数。
测控系统具有多种限位保护功能,如:力值过载保护、上限位保护、故障自检、力传感器未接或过载、力传感器未标定等。
产品标准配置
标准主机
电液式万能材料试验机主机框架,高密封性主油缸;
精度适宜压力传感器;
拉线式位移传感器;
较较较高韧性防护网;
标准油源系统
油源一台;
送、回油阀,油泵,电机,油箱,手控盒;
标准测控系统
RFP-09型智能测力仪(配有微型热敏打印机)一台;
标准试验器具
钳口(大圆试样夹持)一套(四块);
钳口(小圆试样夹持)一套(四块);
钳口(扁试样夹持)一套(四块);
弯曲支座一套;
抗压上下压板一套;
产品售后服务
我公司郑重深受,将按照以下条款提供优良和完善的售后服务:
协助调试。我公司专注技术人员协助安装、调试、详细介绍设备的使用、维护方法、注意事项。
我公司对设备操作及维修人员进行技术培训,保护操作人员全部掌握设备的正确使用方法。
我公司产品实行“质量三包”,质量保护期一年,终身服务。在质量保护期内,对由于设计、制造、工艺或材料的缺陷所发生的故障负责,并免费修理和更换有缺陷的零件或整机。质量保护期过后,硬件更换核收成本费用,计算机软件终身免费升级。
备件供应及服务。在用户正确维护和使用设备、配件的情况下,质保期内我公司免费更换有质量问题的零件,并长期优惠供应用户所需的合格的备品备件。
我公司提供以下技术资料两份(合同生效一周之内一份,另一份随机提供):产品安装说明、操作使用说明书、装箱清单
合同生效三日之内提供相关的电气及土建等资料。
其它未尽事宜,另行协商解决。
用户准备条件
要求尽可能明确试验所参考执行的试验方法标准细则。
提供在本机上完成试验的试样,供产品测试和出厂检验。
负责产品的收货、储运、就位。
联系当地计量部门对设备进行计量。
设备安装所需的空间及地基,电源等。
环境温度25℃以下L-HM46号抗磨液压油40升;环境温度25℃以上L-HM68号抗磨液压油40升

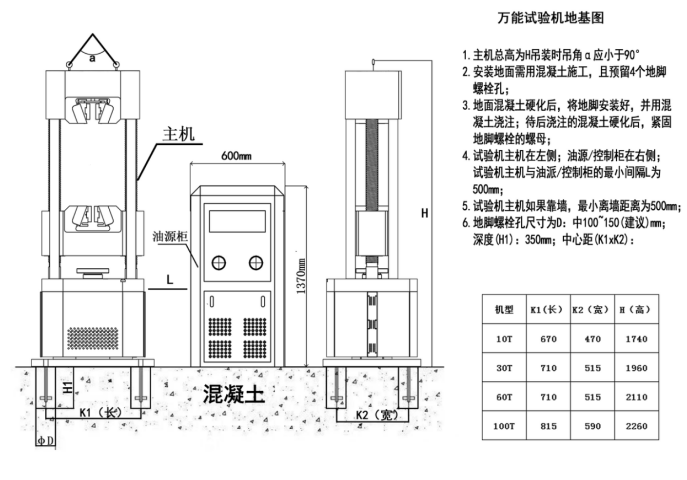

产品地基图
